Tipos de transmissor de pressão: qual usar em cada caso

Conheça os principais tipos de transmissor de pressão, suas aplicações industriais e saiba qual modelo escolher para o seu processo.

Escolher o tipo certo de transmissor de pressão é uma decisão que impacta diretamente a segurança, a eficiência e o custo de um processo industrial.

Não basta conhecer a faixa de pressão do sistema — é preciso considerar o tipo de fluido, o ambiente de instalação, o nível de precisão exigido e o protocolo de comunicação compatível com a automação já existente na planta.

O mercado oferece uma variedade extensa de modelos, e essa diversidade existe por um bom motivo: cada processo tem uma exigência diferente.

Um transmissor sanitário usado em uma linha de bebidas não serve para uma extrusora de polímeros. Um modelo com protocolo HART faz sentido em plantas altamente automatizadas, mas pode ser superdimensionado para aplicações simples de monitoramento.

Neste guia, você vai encontrar os principais tipos de transmissor de pressão disponíveis, suas características técnicas e onde cada um se aplica melhor — com base na linha fabricada pela Camp Controles, empresa com atuação nacional e mais de 17 anos de experiência em instrumentação industrial.

O que é um transmissor de pressão e como ele funciona

Um transmissor de pressão é um instrumento que mede a pressão de líquidos, gases ou vapores e converte essa informação em um sinal elétrico padronizado, geralmente 4–20 mA ou 0–10 Vcc. Esse sinal é então enviado para sistemas de controle, CLPs, inversores de frequência ou supervisórios, permitindo o monitoramento e a automação de processos.

O funcionamento básico envolve três componentes principais: o sensor, responsável por captar a pressão; o transmissor, que processa e converte o sinal; e o circuito de saída, que entrega a informação ao sistema receptor. A tecnologia do sensor pode variar entre capacitiva e piezoelétrica, dependendo da faixa de pressão e da precisão requerida.

O que diferencia os tipos de transmissor de pressão não é apenas a tecnologia interna, mas a forma como ele se conecta ao processo, os materiais de construção e o tipo de medição — absoluta, manométrica ou diferencial. Cada uma dessas variáveis define o modelo ideal para cada aplicação.

Quando se especifica um transmissor de pressão sem levar esses fatores em conta, o resultado costuma ser leituras imprecisas, desgaste prematuro do equipamento ou até falhas de processo — problemas que geram custos difíceis de justificar depois.

• O que é um transmissor de pressão? Entenda como ele funciona na prática

Transmissor de pressão diferencial: o mais versátil da linha industrial

O transmissor de pressão diferencial mede a diferença de pressão entre dois pontos de um sistema. Ele é amplamente utilizado em controle de fluxo, sistemas de filtragem, medição de nível em tanques fechados e monitoramento de quedas de pressão em trocadores de calor.

Na linha da Camp Controles, o modelo diferencial é construído com corpo em aço inoxidável 304 ou 316 e membrana em aço inox 316L. Sua precisão pode chegar a ±0,1% F.E., com saída em 4–20 mA, 0–10 Vcc, 0–5 Vcc ou 0–20 mA.

Essa combinação de precisão e versatilidade de saída faz dele o modelo mais solicitado em plantas de médio e grande porte.

Para processos industriais automatizados com exigências ainda maiores, a Camp Controles disponibiliza também o Transmissor de Pressão Diferencial Inteligente Hart, com precisão de ±0,05% F.E. e sinal de saída 4–20 mA com protocolo HART.

Esse modelo, com invólucro em alumínio injetado ou aço inox AISI 316L, é indicado para sistemas de controle avançado onde a comunicação digital e o diagnóstico remoto são requisitos do processo.

Existe ainda uma variação para baixas pressões, o Transmissor de Pressão Diferencial para Baixas Pressões, com proteção IP65 e resolução de 12 bits. Ele atende aplicações como salas limpas, sistemas de ar controlado e processos onde os diferenciais de pressão são muito pequenos para os modelos convencionais captarem com precisão.

Transmissor de pressão sanitário: obrigatório em processos higiênicos

Em indústrias alimentícia, farmacêutica e de bebidas, o transmissor de pressão precisa atender normas sanitárias rigorosas. Qualquer acúmulo de produto nas conexões representa risco de contaminação — e é exatamente por isso que os modelos sanitários existem.

A Camp Controles oferece o Transmissor de Pressão Sanitário com Selo TC, com corpo em aço inox 304 ou 316, conexões TC de 1″, 1½” ou 2″ e precisão de ±0,5% F.E. A geometria da conexão facilita a limpeza CIP/SIP e elimina pontos de acúmulo.

É o modelo ideal para linhas de envase, pasteurização e processos farmacêuticos onde a higiene do instrumento é tão importante quanto a precisão.

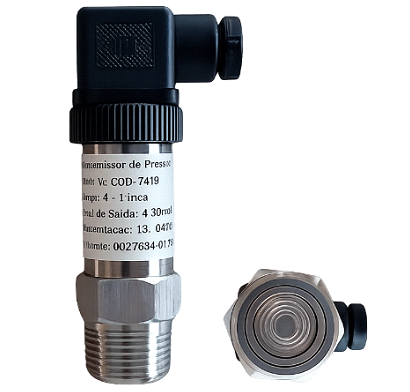

Para processos que exigem membrana rasante, o Transmissor de Pressão Flush oferece uma superfície plana em contato com o fluido, evitando obstruções em aplicações com fluidos viscosos ou com partículas em suspensão. Disponível em conexões ½”, ¾” e 1″ NPT/BSP, com precisão de até ±0,1% F.E.

Já o Transmissor de Pressão com Conexão TC segue a mesma lógica sanitária, com aço inox 304 ou 316 e conexões TC de 1″ a 2″, sendo aplicado em processos que exigem higienização eficiente nas indústrias alimentícia, farmacêutica e química.

A diferença entre ele e o modelo com Selo TC está basicamente na configuração de montagem e no tipo de processo para o qual cada um é otimizado.

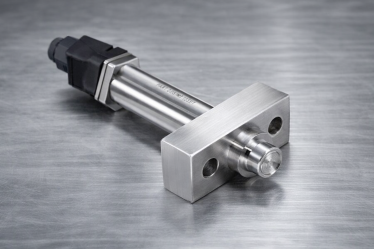

• Como escolher o transmissor de pressão para homogeneizadores mais durável

Transmissor de pressão com protocolo HART: integração para automação avançada

O protocolo HART (Highway Addressable Remote Transducer) permite comunicação digital simultânea ao sinal analógico de 4–20 mA. Isso significa que, além de transmitir o valor de pressão, o instrumento pode enviar dados de diagnóstico, status de alarme e informações de configuração sem interromper o sinal de processo.

O Transmissor de Pressão com Protocolo Hart da Camp Controles tem precisão de ±0,25% F.E. e conexões de ¼” a 1″, com membrana em aço inox 316L. É indicado para plantas que já utilizam sistemas de gerenciamento de ativos e precisam de instrumentação compatível com esse padrão de comunicação.

Para processos que exigem ainda mais robustez e precisão, o Transmissor de Pressão Manométrico Inteligente Hart chega a ±0,05% F.E. e possui invólucro em aço inoxidável ou alumínio com pintura epóxi, atendendo processos industriais com alta exigência de precisão e resistência mecânica.

Esse modelo é referência em plantas petroquímicas, de refino e em processos onde variações mínimas de pressão têm impacto direto na qualidade do produto.

A escolha entre o modelo padrão com HART e o inteligente depende basicamente da exigência de precisão e do nível de integração com o sistema de controle. Quando o processo opera em faixas muito estreitas ou quando a rastreabilidade das medições é um requisito regulatório, o modelo inteligente é o caminho mais seguro.

Transmissor de pressão para aplicações especiais

Alguns processos têm características tão específicas que exigem modelos desenhados exclusivamente para aquelas condições. Especificar um transmissor genérico nessas situações é um erro que costuma custar caro.

O Transdutor de Pressão para Polímeros (Extrusoras) é um exemplo claro disso. Com corpo em aço inox de alta resistência e opção de haste rígida ou extensão flexível para alta temperatura, esse modelo atende extrusoras e processos de polímeros onde a combinação de alta pressão e temperatura elevada elimina praticamente todas as outras opções do mercado.

O Transmissor de Pressão com Indicação Ex foi projetado para áreas classificadas com risco de explosão. Com invólucro em alumínio injetado à prova de explosão e precisão de ±0,25% ou ±0,5% F.E., ele atende ambientes onde a segurança intrínseca do instrumento é um requisito legal e operacional inegociável.

Para processos com fluidos agressivos ou corrosivos, o Transmissor de Pressão com Selo Diafragma em Teflon oferece invólucro em aço inox AISI 316L com membrana revestida em Teflon, suportando condições que degradariam rapidamente qualquer modelo convencional.

Esse modelo é especialmente relevante em processos químicos onde o fluido reage com aço inox ou contamina o sensor sem a barreira do diafragma.

• Fornecedor de transmissor de pressão sanitário: quem lidera o mercado?

Transmissor de nível hidrostático e indicador para transmissores

A medição de nível hidrostático é uma das aplicações mais comuns em processos industriais, e o transmissor de pressão é frequentemente a solução mais prática para isso.

O Transmissor de Nível Hidrostático da Camp Controles, com corpo em aço inox AISI 304 e haste em aço inox 316, utiliza o princípio da pressão hidrostática para medir o nível de líquidos em tanques e reservatórios com precisão de ±0,25% F.E.

Para complementar a instrumentação de campo, a Camp Controles disponibiliza o Indicador para Transmissores, um dispositivo instalado entre o transmissor e o sistema de controle que exibe localmente o valor de pressão em display digital.

Ele aceita entrada de 4–20 mA e funciona como um manômetro digital sem a necessidade de um segundo instrumento.

Ter indicação local é especialmente valioso em pontos de difícil acesso ao sistema supervisório ou em processos onde o operador precisa confirmar visualmente os valores no campo. Esse tipo de recurso reduz deslocamentos desnecessários e agiliza diagnósticos durante manutenções.

• Onde comprar transmissores de pressão confiáveis em São Paulo

Como escolher o tipo certo de transmissor de pressão para o seu processo

A especificação correta começa pela análise do fluido de processo — sua agressividade química, viscosidade e presença de sólidos em suspensão determinam o tipo de conexão e o material da membrana. A faixa de pressão de operação define a escala do instrumento, e a precisão requerida elimina os modelos que ficam abaixo do desempenho necessário.

O ambiente de instalação também é decisivo. Áreas classificadas exigem modelos com certificação Ex. Processos higiênicos exigem conexões sanitárias.

Ambientes com vibrações intensas ou temperatura elevada pedem modelos com construção reforçada. Ignorar qualquer uma dessas variáveis na especificação do transmissor de pressão é abrir espaço para falhas que poderiam ser evitadas.

A Camp Controles, fundada em Campinas em 2007, oferece suporte técnico especializado para auxiliar na escolha do modelo ideal para cada aplicação. Com portfólio que vai do transmissor sanitário ao modelo para áreas classificadas, a empresa atende clientes de todo o Brasil com agilidade e comprometimento.

Se você está especificando um transmissor de pressão e tem dúvida sobre qual tipo atende melhor o seu processo, o caminho mais rápido é conversar com quem conhece o produto de perto.Entre em contato com a Camp Controles agora mesmo, solicite seu orçamento pelo WhatsApp (19) 3238-7069 ou envie um e-mail para vendas@campcontroles.com.br.

Nossa equipe técnica está pronta para indicar o transmissor de pressão ideal para o seu processo.
